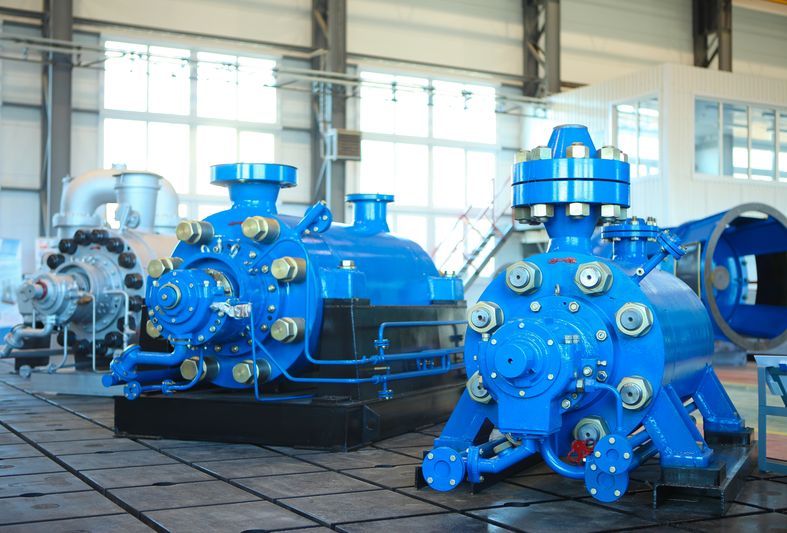

Питательный насос пэ 380 185 в схеме энергоблока: расчет надежности и ресурса работы

В схеме теплового энергоблока питательный насос пэ 380 185 выполняет функцию критически важного агрегата. Оборудование эксплуатируется в жестких условиях: оно непрерывно перекачивает деминерализованную воду с температурой свыше 160 °C под рабочим давлением порядка 185 атмосфер. В таких технологических режимах показатель отказоустойчивости агрегата напрямую определяет энергетическую безопасность региона. Для инженеров ТЭЦ расчет надежности и ресурса работы данного оборудования является базовой задачей при проектировании и эксплуатации котельных цехов.

Механизмы разрушения: эрозия и термические шоки

Расчет долговечности проточной части ПЭ 380-185 базируется на анализе деструктивных факторов, воздействующих на металл в процессе работы. Главными причинами износа выступают капельно-ударная эрозия и физическое вымывание материала высокоскоростными струями обессоленной воды.

Вторым разрушительным фактором являются термические шоки, возникающие при маневрировании мощностью энергоблока. При сбросах или наборе нагрузки температура среды может резко изменяться, выбивая элементы корпуса из теплового равновесия и создавая внутренние напряжения в материале.

Для противодействия эрозионным процессам и термическим деформациям рабочие колеса, направляющие аппараты и защитные гильзы насоса ПЭ 380-185 изготавливаются из хромистых сталей (типа 20Х13 или 12Х13). Эти сплавы образуют на поверхности деталей стойкую пассивирующую пленку, существенно замедляющую эрозионный износ.

Специальная термическая обработка поверхностей деталей проточной части дополнительно повышает микротвердость металла. Это предотвращает возникновение микротрещин в условиях циклического изменения температурных режимов и сохраняет геометрию проходных сечений лопаточных аппаратов на протяжении многих лет активной работы.

Предотвращение кавитационного разрушения

Кавитация – главный враг высоконапорных питательных насосов. При падении давления на входе ниже давления насыщения перекачиваемой среды в потоке горячей воды образуются паровые пузырьки. Попадая в зону высокого давления первой ступени, они схлопываются с микровзрывами, буквально вырывая куски металла с поверхности рабочих колес.

Залогом долговечной работы ПЭ 380-185 является правильный расчет кавитационного запаса сети (NPSH). Для исключения закипания воды на всасе насос обязательно эксплуатируется в паре с предвключенным (бустерным) насосом или устанавливается на достаточной высоте под деаэрационной колонной.

При проектировании линии всасывания учитываются не только статические, но и динамические потери давления в трубопроводах, фильтрах и арматуре. Правильный выбор диаметра подводящего патрубка и исключение острых поворотов магистрали предотвращают образование местной турбулентности, гарантируя ламинарный вход потока на лопасти первого рабочего колеса.

Защита ротора: система разгрузки осевого усилия

Технической особенностью многоступенчатых секционных насосов является возникновение гигантского осевого усилия. Из-за разницы давлений на передние и задние диски рабочих колес на ротор действует сила в десятки тонн, направленная в сторону всасывающего патрубка.

Для нейтрализации этой нагрузки в насосе ПЭ 380-185 применяется гидравлическая пята (разгрузочный диск):

1. Часть перекачиваемой воды под высоким давлением подается в камеру разгрузочного устройства.
2. Давление жидкости на разгрузочный диск создает противоположно направленное усилие.
3. Ротор автоматически самоустанавливается в правильном осевом положении с образованием тончайшей водяной пленки в зазоре пяты.

Этот механизм предотвращает прямой контакт металлических поверхностей при работе агрегата, сохраняя подшипниковые узлы от механического разрушения.

Для защиты самой гидравлической пяты в момент пуска или останова насоса (когда давление в системе еще не сформировалось) конструкция оснащается дополнительным упорным подшипником. Он воспринимает на себя временные пусковые нагрузки, исключая задиры на рабочих поверхностях разгрузочного диска и подушки.

Заявленный заводом-изготовителем ресурс насоса ПЭ 380-185 до первого капитального ремонта (40 000 часов) становится вполне достижимым показателем при соблюдении трех условий: безупречного качества изготовления оборудования, строгого контроля водно-химического режима ТЭЦ и внедрения современных автоматизированных систем предиктивной диагностики.
